PCIe（Peripheral Component Interconnect Express）是一種高速串行總線標準，其優勢在于帶寬高、延遲低。工控機設備可以通過PCIe插槽可靈活擴展USB接口、網口、采集卡等模塊，滿足多設備協同需求。本文將帶大家深入了解PCIe擴展的基本信息及其在工控領域的作用。

　　一、PCIe擴展的主要分類

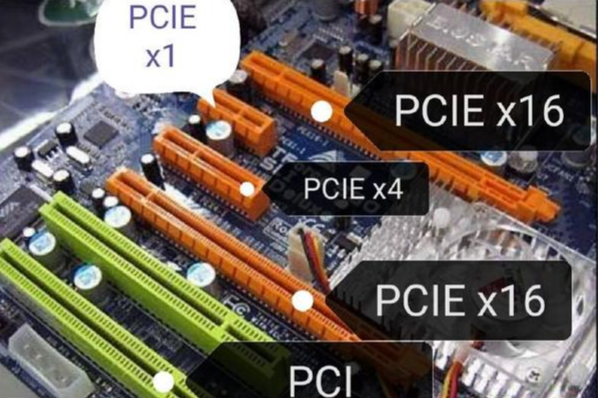

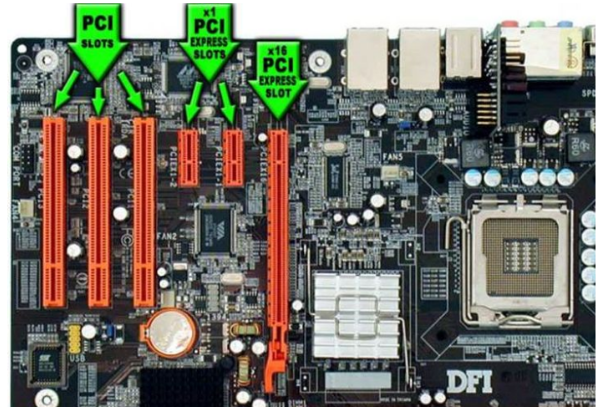

　　按通道數分類：常見的有x1、x4、x8、x16等，通道數越多，帶寬越高。

　　按物理尺寸分類：常見的尺寸包括半高半長、全高半長、全高全長等。

　　按應用場景分類：用于數據采集、圖像處理、網絡通信、運動控制等的擴展卡。

　　二、PCIe擴展可以擴展什么設備

　　PCIe擴展可以連接多種設備，包括但不限于：

　　數據采集卡：用于采集傳感器信號，進行模擬或數字輸入/輸出操作。

　　圖像處理卡：加速圖像識別和處理，提高系統的響應速度和處理效率。

　　網絡通信卡：實現高速網絡通信，滿足不同工業現場的需求。

　　運動控制卡：實現高精度運動控制，適用于機器人、數控機床等場景。

　　存儲設備：如NVMe SSD，提供高速數據存儲和讀取。

　　三、典型應用場景

　　智能工廠數據中樞：通過 PCIe 萬兆網卡實現 PLC、機器人、AGV 的數據同步

　　機器視覺檢測系統：高速采集卡配合GPU卡，實現每分鐘數千件產品的缺陷檢測

　　工業物聯網關：多串口擴展卡連接眾多傳統設備

　　四、東田工控機PCIe全維度擴展

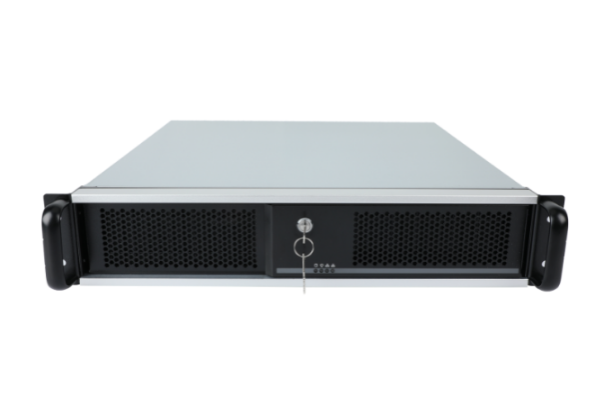

　　產品型號：2U工控機DT-61025-IZ790MA

　　該工控機設備共有3個PCIe擴展槽，PCIeX16 5.0×16插槽能提供32GT/s超高速率，完美適配新一代GPU加速卡，助力AI推理運算；PCIeX16 4.0（×4信號）與PCIeX16 3.0（×4信號）插槽可擴展運動控制卡、數據采集卡等工業模塊，這一設計打破傳統工控機擴展局限，為智能工廠、檢測設備等場景提供靈活的功能定制空間。

　　五、結語

　　PCIe技術憑借憑借高帶寬、低延時的核心優勢，已成為工業自動化領域不可或缺的擴展基石。無論是實時數據采集、高速圖像處理，還是復雜運動控制與多設備協同，PCIe擴展能力為工控機系統提供了高度靈活的硬件支撐，助力企業實現智能化升級。如您有相關需求，歡迎聯系東田客服。
